Q69系列钢板、型材抛丸预处理线主要由预热、抛丸处理、喷漆烘干工序组成。适用于船舶、汽车、机车车辆、桥梁、机械等行业的钢板、型材及结构件的表面除锈、涂漆工艺。
该系列属于辊道式抛丸清理机，主要用于建筑、桥梁等行业用大型工字型钢、等较高的钢结构件消除应力及表面除锈清理。
Q69系列辊道通过式抛丸清理机（板材）
型号 |
有效清理宽度 (mm) |
室体进料口尺寸 (mm) |
清理工件长度 (mm) |
输送速度 (m/min) |
Q698 |
800 |
1600×800 |
1200 - 12000 |
0.5 - 4 |
Q6912 |
1200 |
1200×400 |
1200 - 12000 |
0.5 - 4 |
Q6915 |
1500 |
1700×400 |
1200 - 12000 |
0.5 - 4 |
Q6920 |
2000 |
2200×400 |
1200 - 12000 |
0.5 - 4 |
Q6925 |
2500 |
2700×800 |
1200 - 12000 |
0.5 - 4 |
Q6930 |
3000 |
3200×800 |
1200 - 12000 |
0.5 - 4 |
型号 |
清理板材厚度 (mm) |
抛丸量 (kg/min) |
钢丸首次装入量 (kg) |
通风量 (m³/h) |
总功率 (kw) |
Q698 |
3 - 60 |
4×120 |
4000 |
22000 |
90 |
Q6912 |
3 - 60 |
4×250 |
4000 |
17560 |
78.3 |
Q6915 |
1.5 - 60 |
4×250 |
4000 |
19000 |
113.5 |
Q6920 |
3 - 60 |
6×250 |
4500 |
19550 |
156.6 |
Q6925 |
3 - 60 |
6×250 |
4500 |
27758 |
204.8 |
Q6930 |
3 - 110 |
6×360 |
8000 |
28050 |
224.55 |

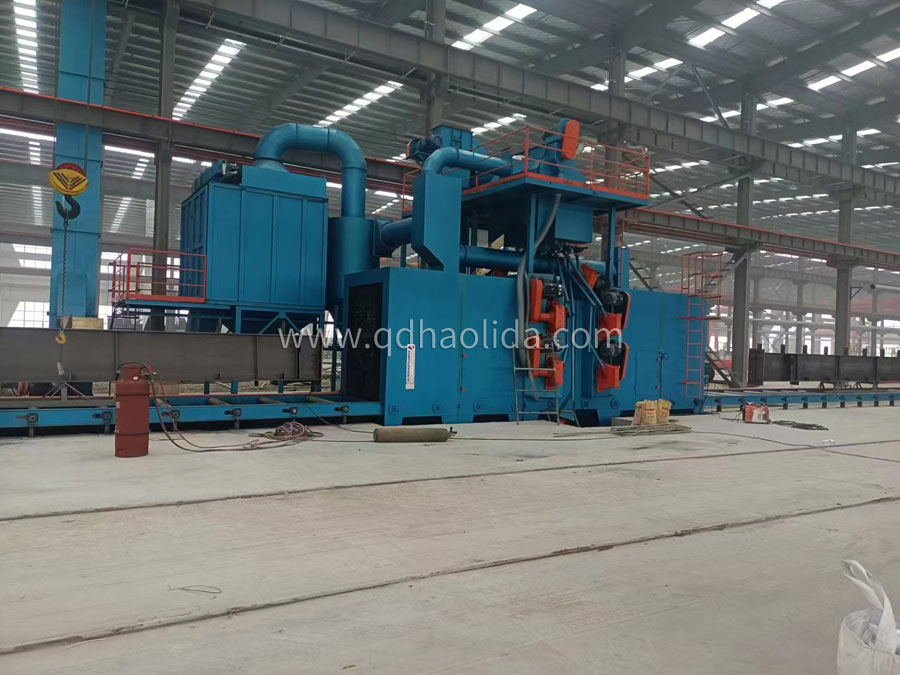

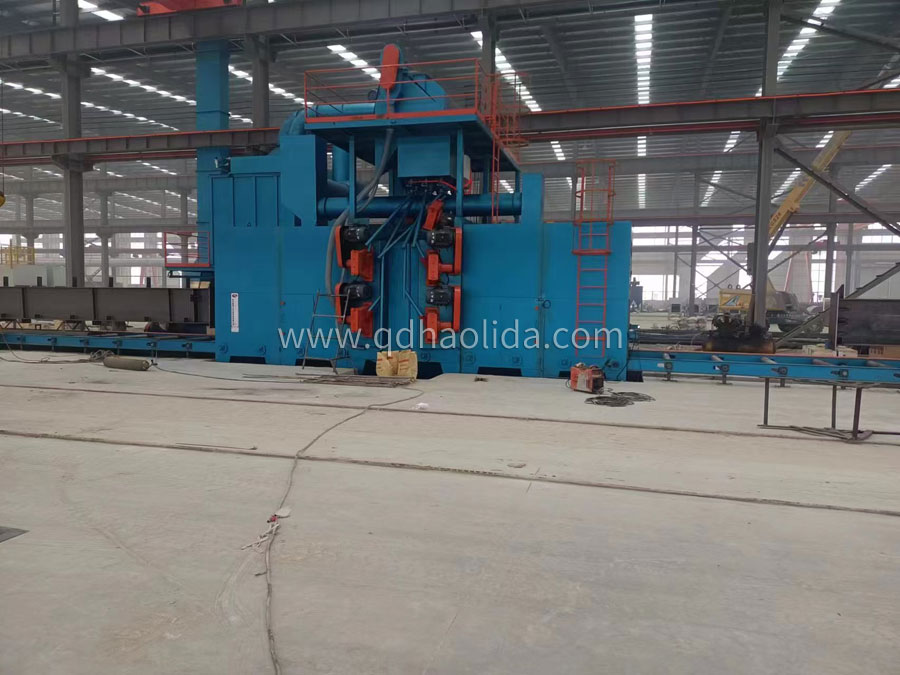

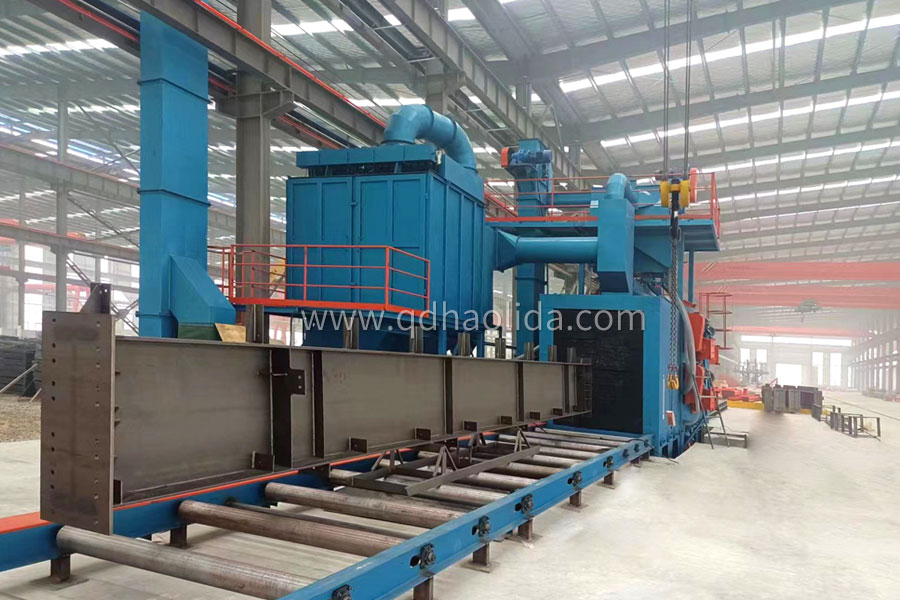

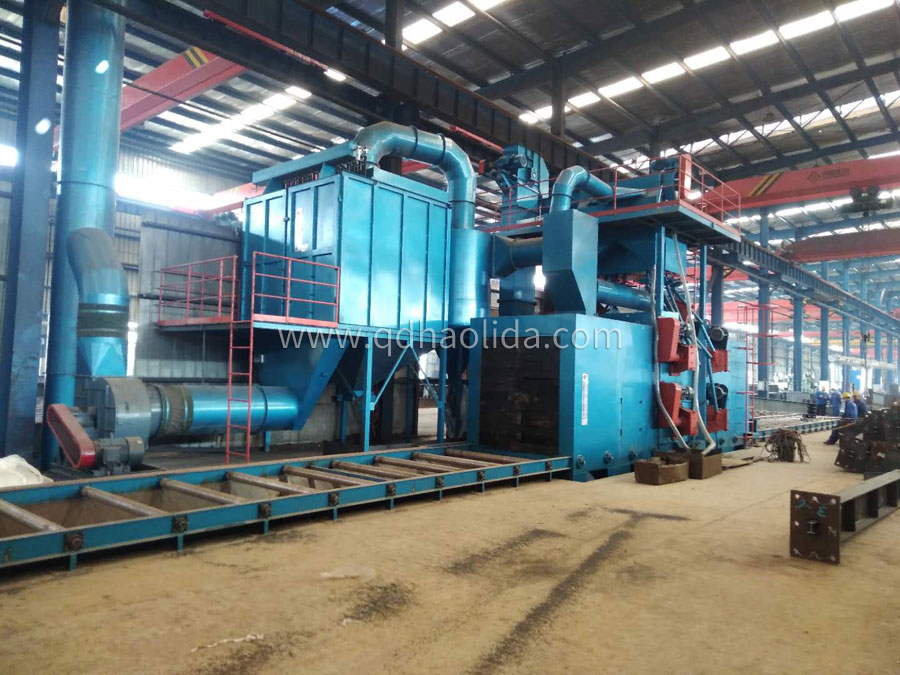

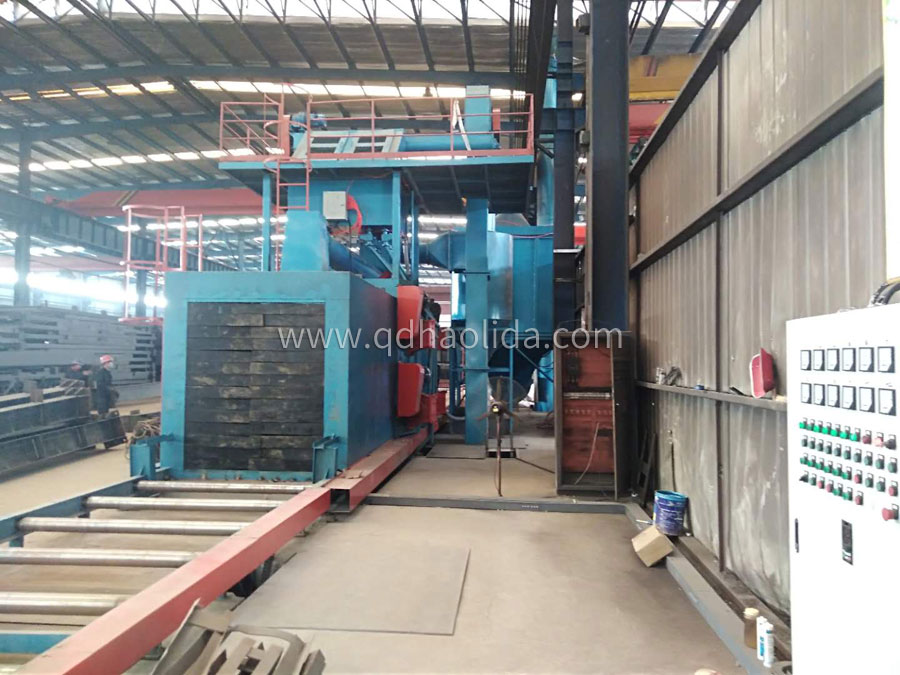

QH69系列辊道通过式抛丸清理机（型钢）
型号 |
有效清理尺寸：宽*度 (mm) |
室体进料口尺寸 (mm) |
清理工件长度 (mm) |
输送速度 (m/min) |
QH698 |
800*1000 |
1000×1200 |
1200 - 12000 |
0.5 - 4 |
QH6912 |
1200*1200 |
1400×1400 |
1200 - 12000 |
0.5 - 4 |
QH6915 |
1500*1400 |
1700×1600 |
1200 - 12000 |
0.5 - 4 |
HQ6920 |
2000*1800 |
2200×2000 |
1200 - 12000 |
0.5 - 4 |
QH6925 |
2500*2000 |
2700×2200 |
3000 - 12000 |
0.5 - 4 |
QH6930 |
3000*2200 |
3200×2400 |
2400 - 12000 |
0.5 - 4 |
型号 |
清理板材厚度 (mm) |
抛丸量 (kg/min) |
钢丸首次装入量 (kg) |
通风量 (m³/h) |
总功率 (kw) |
QH698 |
3 - 60 |
6×120 |
4000 |
18000 |
98 |
QH6912 |
3 - 60 |
8×250 |
6000 |
20000 |
120.3 |
QH6915 |
1.5 - 60 |
8×250 |
6000 |
26000 |
132.5 |
HQ6920 |
3 - 60 |
12×250 |
8500 |
35000 |
156.6 |
QH6925 |
3 - 60 |
12×250 |
8500 |
45000 |
204.8 |
QH6930 |
3 - 110 |
14×250 |
15000 |
60000 |
380.55 |
